摘要：在生产过程中，控制系统和监控系统常常会遭遇复杂环境的挑战，如短路、过压、不明脉冲等问题。为了确保系统的稳定性和数据的准确性，信号隔离器显得尤为重要。它能够有效地保护下级控制回路，减弱环境噪声干扰，并抑制接地带来的影响。此外，隔离器还具备限压和扼流功能，为控制系统输入输出及通讯接口提供全方位的保护。因此，信号隔离器已成为现代生产过程中不可或缺的一环。

引言：信号隔离器的原理在于，它能够通过半导体器件对变送器或仪表的信号进行调制转化。这一过程涉及光感或磁感器件的应用，以实现信号的隔离转换。随后，这些信号经过解调，恢复为隔离前的原始信号。同时，隔离器还对隔离后的信号供电电源进行隔离处理，确保转换后的信号、电源和地之间保持绝对独立。此外，它还能对叠加在测量值上的干扰信号进行滤波，并根据控制系统输入和输出的需求对信号进行匹配。因此，隔离放大、滤波和匹配构成了信号隔离器的核心功能。

一、信号隔离器的分类

信号隔离器主要分为有源信号隔离器和无源信号隔离器两大类。

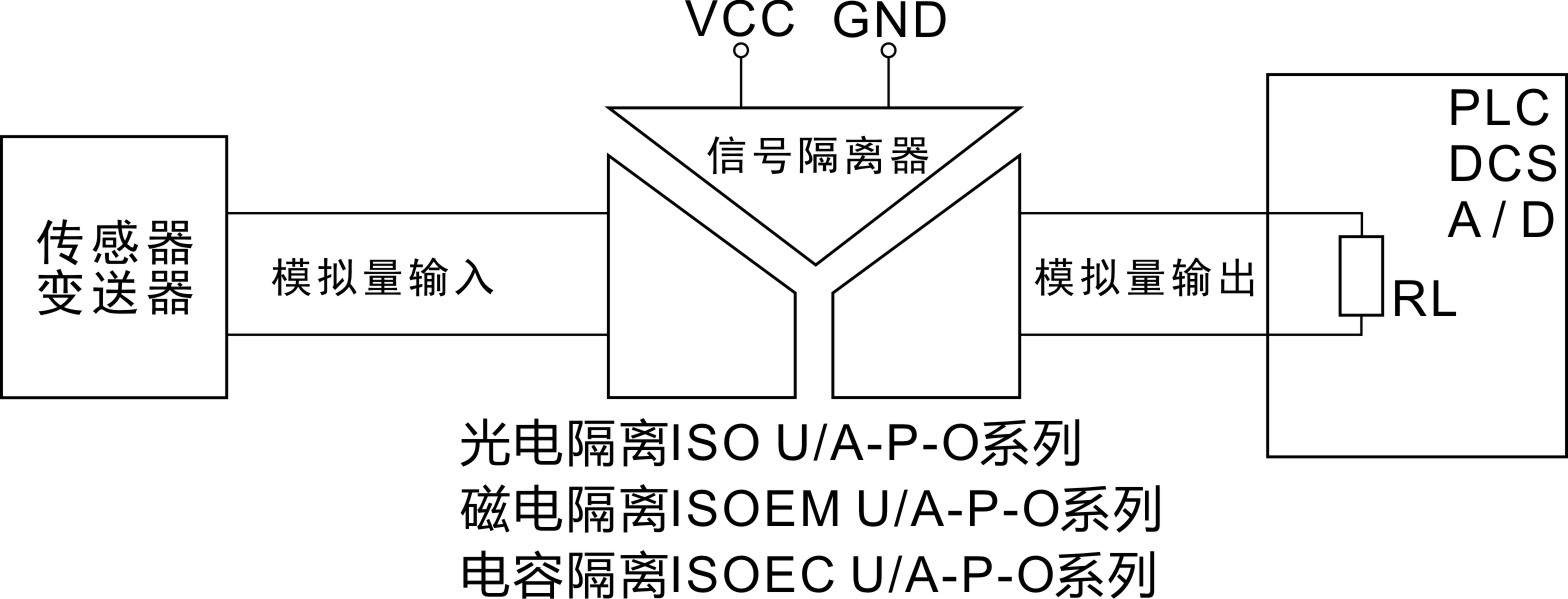

1. 有源信号隔离器

sunyuansz系列有源信号隔离器依赖于独立电源供电，以确保其稳定工作。在输入侧，这些模块需要接收有源信号，并在输出侧提供经过过滤和放大的信号。此外，根据应用需求，输入/输出与电源之间可以实现相互隔离。信号输入/输出/工作电源的三端隔离技术只需一个电源，该电源与测量电路相隔离，采用此技术的模块确保输入端、输出端和电源上的组件不会相互干扰，实现三端之间的电隔离。

2. 无源信号隔离器

sunyuansz系列无源信号隔离器无需额外电源供电，其工作电源通过输入或输出回路提供，且内部电路消耗的电流极小，不会影响信号的正常传输。这种隔离器根据供电方式进一步分为输入侧供电、输出侧供电和无源馈电等类型。

输入侧供电的模块从有源输入回路（如电磁流量计或控制系统输出卡）获取能量，用于信号传输和电隔离，同时输出侧提供处理后的电流信号用于控制或调节。

输出侧供电的模块则从有源输出回路（理想情况下是由控制系统输入卡辅助电源供电）获取能量，同样用于信号传输和电隔离。

无源馈电隔离器在从有源输出回路获取能量的同时，还将这部分能量供给一个连接在输入侧的无源检测探头（如压力变送器）。该检测探头借助提供的能量发出有源信号，经过无源馈电隔离器的电隔离后从输出侧输出。

二、信号隔离器的选择要点

隔离器作为两个系统通道之间的关键组件，其选择过程需要综合考虑多个因素。首先，必须明确隔离器的输入输出功能，确保其输入输出模式与前后端通道的接口模式相匹配。此外，还有许多关键参数会影响产品的性能，如精度、功耗、噪音、绝缘强度以及总线通信功能等。例如，噪音水平与精度密切相关，而功耗和热量则直接影响产品的可靠性。因此，在选择信号隔离器时，需要综合考虑这些因素，以选择出既适用又可靠的隔离器，从而提升产品的性价比。
